1 Layer na Aluminum PCB

Metal Core PCB

Makakatiyak kang bumili ng Jiubao 1 Layer Aluminum Pcb mula sa aming pabrika. Ang metal core printed circuit board ay isang composite printed circuit board na binubuo ng isang metal substrate, isang insulating medium layer at isang circuit copper layer. Ang metal matrix ay karaniwang aluminyo, bakal, tanso, invar na tanso, tungsten-molybdenum na haluang metal, atbp. Ang pagwawaldas ng init ng substrate ng metal ay nauugnay sa density at thermal conductivity ng insulating layer nito. Ang mas manipis ang insulating layer, mas mataas ang thermal conductivity. Ang insulating layer ay kadalasang binago ang epoxy resin, polyphenylene ether, polyimide, atbp. Ang kapal ng insulating layer ay 50 μm-200 μm. Ang mga layer ng circuit ay binubuo ng mga layer ng tanso. Ang kapal ng metal plate ay 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm at 5.0mm. Tulad ng rigid-flex printed circuit boards, ang mga metal-based na naka-print na circuit board ay maaaring hatiin sa single-sided, double-sided at multi-layered, at ito ay isang espesyal na iba't ibang mga printed circuit board. Metal PCB ay kilala rin bilang metal core PCB, MCPCB, IMS (insulated metal substrate), metal clad PCB.

Aluminum base tanso clad laminate
Iron base tanso clad laminate
Copper base copper clad laminate
Steel base copper clad laminate

Pangkalahatang metal base tanso clad laminate
Flame retardant metal base copper clad laminate
Mataas na init lumalaban metal base tanso clad laminate
Mataas na thermal conductivity metal base copper clad laminate
Ultra-high thermal conductivity metal base copper clad laminate
Mataas na dalas, microwave type metal base copper clad laminate
Multilayer metal base copper clad laminate

a). Mga katangian ng aluminyo: thermal conductivity na 237 W/(m·K), katamtamang halaga, katanggap-tanggap, at malawakang ginagamit.
b). Ang mga katangian ng tanso: ang thermal conductivity ay 384 W/(m·K), ang gastos ay masyadong mataas, at ginagamit ito para sa mga produktong may mataas na halaga.
c). Mga katangian ng pilak: thermal conductivity 429 W/(m·K),
d). Mga katangian ng bakal: thermal conductivity 80W/(m·K),
e). Mga katangian ng bakal: thermal conductivity 40W/(m·K),

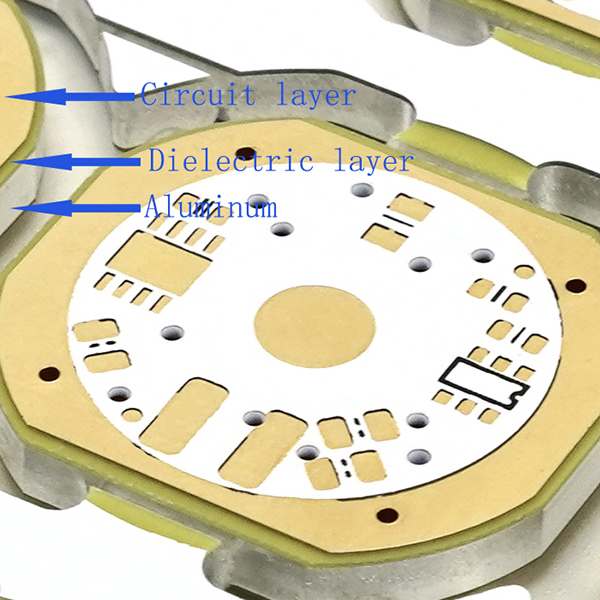

Ang isang metal na PCB ay binubuo ng isang layer ng copper foil, isang dielectric layer, at isang metal na layer.
· Circuit copper layer: Ang tansong layer na ginamit ay mas makapal kaysa sa normal na CCL (1oz-10oz). Ang mas makapal na mga layer ng tanso ay nangangahulugan ng mas malaking kapasidad sa pagdadala ng kasalukuyang.
· Dielectric layer: Ang dielectric layer ay isang thermally conductive layer na may kapal na humigit-kumulang 50μm hanggang 200μm. Ito ay may mababang thermal resistance, paglipat ng init at pagkakabukod.
· Metal layer: Ang ikatlong layer ay isang metal layer, na binubuo ng aluminyo o tanso, na may mataas na thermal conductivity.

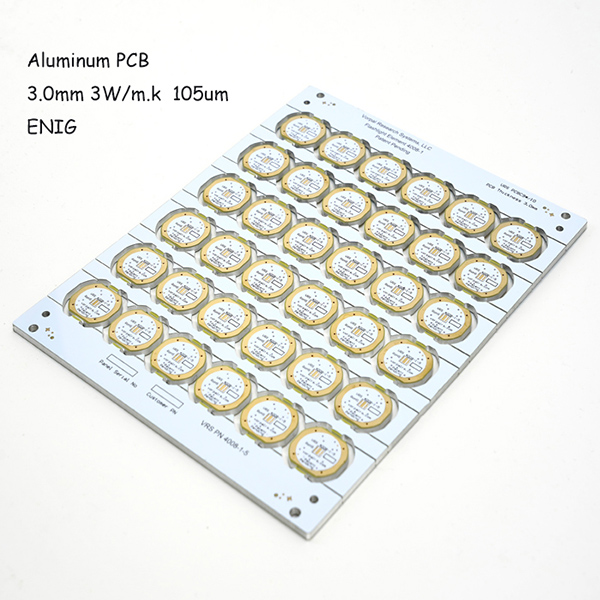

1-layer na aluminum substrate na panimula ng produkto:

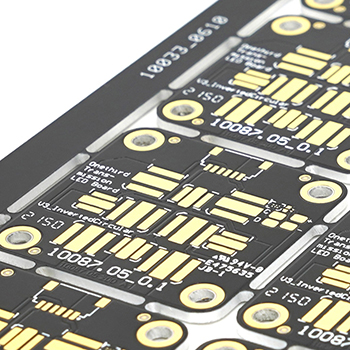

Ang 1-layer na aluminum pcb ay isang aluminum pcb board; ang 1-layer na aluminum pcb ay nahahati sa tatlong layer: aluminyo, insulating layer, at tanso. Ang aluminyo ay para sa heat dissipation, ang insulating layer ay para sa heat transfer at insulation, at ang tanso ay para sa electrical conductivity. Ang 1-layer na aluminum pcb sa pangkalahatan ay may mga naka-print na circuit sa isang gilid at makinis na mga wireless circuit sa kabilang panig. Ang pinakakaraniwang aluminum pcb sa merkado ay 1-layer aluminum pcb. Ang itaas na bahagi ay ang circuit, at ang ibabang bahagi ay konektado sa shell o thermal adhesive para sa pagwawaldas ng init. Ang 1-layer na aluminum pcb ay pumapalit sa dating FR4 at PCB glass fiber board, na malakas at mataas ang profile, may mahusay na pag-aalis ng init, hindi madaling masira, at may mahusay na flexibility ng istraktura ng produkto. Ang Jiubao Technology ay isang tagagawa na may metal core na proseso ng pagmamanupaktura ng PCB, isang buong set ng high-end precision equipment 7S production workshop mula sa pagpapakain ng materyal hanggang sa tapos na packaging ng produkto, gumagamit ng mataas na kalidad na pamamahala ng elite team, at may isang malakas na propesyonal na koponan na nakikibahagi sa circuit board produksyon , Mayroong maraming mga natitirang inhinyero at propesyonal na mga tagapamahala. Ito ay isang propesyonal na tagagawa ng aluminum pcb na may malaking sukat, kumpletong kagamitan, mahigpit na pamamahala at higit na mataas na kalidad.
Ang 1-layer na aluminum pcb ay isang aluminum-based na copper clad laminate (isang copper clad laminate ay isang substrate ng isang PCB). Ang mga aluminyo na PCB ay talagang halos kapareho sa mga FR4 na PCB

Pagwawaldas ng init: Ang pagganap ng Aluminum PCB sa pagwawaldas ng init ay medyo mahusay kumpara sa ordinaryong FR4 PCB. Halimbawa, ang isang 1.5mm na kapal na FR4 PCB ay may thermal resistance na 20-22 degrees bawat watt, habang ang isang 1.5mm na kapal na aluminum PCB ay may thermal resistance na 1-2 degrees bawat watt.

Thermal Expansion: Ang bawat substance ay may sarili nitong coefficient ng thermal expansion. Ang aluminyo (22ppm/C) at tanso (18ppm/C) ay may napakalapit na mga CTE. Dahil ang aluminyo PCB ay gumagana nang maayos sa mga tuntunin ng pagwawaldas ng init, walang malubhang isyu sa pagpapalawak o pag-urong. Ang mga aluminyo PCB ay gumagana nang mahusay, matibay at maaasahan.
Dimensional stability: Ang mga aluminum PCB ay nagpapakita ng dimensional na katatagan at stable na mga dimensyon. Halimbawa, kapag sila ay pinainit mula 30-140 degrees, ang kanilang mga sukat ay nagbabago lamang ng 2.5%-3.0%.
· Iba pa: Maaaring gamitin ang aluminum pcb sa surface mount technology para sa mga power device. Ang aluminyo PCB ay maaaring epektibong magamit sa disenyo ng circuit dahil sa pagganap nito sa mga tuntunin ng thermal expansion ng disenyo ng circuit. Nakakatulong ang mga aluminum PCB na patagalin ang shelf life ng produkto at density ng power ng produkto. Ang mga aluminyo na PCB ay maaasahan din. Makakatulong ang mga aluminyo PCB na bawasan ang kabuuang sukat ng produkto at isa rin itong mas murang opsyon. Ang mga aluminum PCB ay nagpapakita ng electromagnetic shielding at mataas na dielectric strength.

Ang aluminyo substrate pcb ay may mahusay na flame retardancy, mataas na mekanikal na lakas, dimensional na katatagan, atbp., lalo na ang mahusay na pagwawaldas ng init, electromagnetic shielding at lumulutang na mga katangian ng lata. Malawakang ginagamit sa mga motorsiklo; mga igniter ng mga mobile phone; high-power LEDs; mga nagsasalita; mga module ng kapangyarihan; acoustic shielding system, atbp.
Projection lamp; lampara sa kalye; lampara sa paglago ng halaman; LED lamp aluminyo substrate; kagamitan sa projection; Heat sink; Solar cell substrate;1-layer na aluminum substrate na ginagamit para sa 90% ng mga ilaw sa ilalim ng dagat, na angkop para sa 90% ng mga lamp.
Ang aluminyo PCB ay isang perpektong solusyon para sa mga high-density at high-power na mga produkto tulad ng mga LED application, power equipment, computer, atbp.
Kung mayroon kang mga isyu sa thermal sa iyong disenyo ng PCB, ang aluminyo ay dapat ang iyong unang pagsasaalang-alang. Nagbibigay ang JBPCB ng lahat ng uri ng aluminum substrates, kabilang ang single-sided aluminum substrates, multi-layer aluminum substrates, hybrid aluminum substrates, flexible aluminum substrates, through-hole aluminum substrates, atbp. Iba pang mga kategorya, gaya ng general-purpose aluminum substrates, high thermal conductivity aluminum substrates, at high-frequency aluminum PCB ay available din. Kung kailangan mo ng higit pang mga detalye tungkol sa aming mga aluminum PCB, mangyaring huwag mag-atubiling makipag-ugnayan sa amin.
