Double Sided Copper PCB

Ang Jiubao Double Sided Copper Pcb ay isang naka-print na circuit board na may double-sided na tanso, kabilang ang mga circuit sa itaas at ilalim na mga layer. Ito ay isang karaniwang ginagamit na naka-print na circuit board. Ang double-sided na tansong PCB ay maaaring wired at soldered sa magkabilang panig, na may metal na copper core sa gitna, at isang insulating layer sa pagitan ng circuit at ng copper core. Ang magkabilang panig ay maaaring wired, na lubos na binabawasan ang kahirapan ng mga kable, kaya ito ay malawakang ginagamit. Ang magkabilang panig ng double-sided board ay naka-wire, ngunit upang magamit ang mga wire sa magkabilang panig, dapat mayroong tamang koneksyon sa circuit sa pagitan ng dalawang panig, ang "tulay" sa pagitan ng mga circuit ay tinatawag na via. Ang Vias ay maliliit na butas sa isang PCB na puno o pinahiran ng metal upang ikonekta ang mga wire sa magkabilang panig. Ang mga double-sided circuit board na idinisenyo gamit ang vias ay tinatawag na true double-sided copper core PCB. Maaari rin itong idisenyo upang ang double-sided circuit ay hindi kailangang konektado, iyon ay, ito ay kapareho ng ordinaryong single-sided circuit board ngunit maaaring makamit ang parehong epekto sa pag-install tulad ng double-sided circuit board. Tinatawag namin itong false double-sided na tansong PCB. Dahil ang double-sided board ay may dalawang beses sa lugar ng single-sided board, ang double-sided board ay nilulutas ang problema ng staggered wiring sa single-sided board, at maaaring ikonekta sa kabilang panig sa pamamagitan ng mga butas, kaya ito ay higit pa angkop para sa mga circuit na mas kumplikado kaysa sa single-sided board.
Ang ipinakilala natin ngayon ay ang double-sided copper pcb na tinatawag ding double-sided thermoelectric separation na tanso substrate pcb at 2-layer copper circuit board pcb

Double-sided Copper Pcb Product Introduction:

Ang double-sided copper pcb (double-sided thermoelectric separation copper substrate pcb) ay karaniwang ginagamit para sa automotive high- and low-beam integrated light boards o mga produkto na may mga kinakailangan sa pagwawaldas ng init. Ang high-power heat dissipation ay nakakamit sa pamamagitan ng malalaking bosses sa itaas at lower sides, at ang external heat-dissipating aluminum parts ay konektado sa double-sided bosses para sa heat dissipation; sa parehong oras, ang upper at lower currents ng double-sided copper pcb ay konektado sa pamamagitan ng vias, at one-sided welding electrodes lang ang kailangan para makontrol ang upper at lower lights. Ang mga kuwintas ay maliwanag, napagtanto ng boss ang pagwawaldas ng init, at napagtanto ng circuit ang pagpapadaloy. Ito ay double-sided thermoelectric separation. Ang produkto ay may mga pakinabang ng malaking pagwawaldas ng init, mababang paggamit ng kuryente, matatag na pagganap at madaling pag-install.

Double-sided thermoelectric separation pcb, ang init ay ang thermally conductive pad (PAD) sa LED copper substrate pcb, at ang kuryente ay tumutukoy sa mga electrodes sa LED copper substrate, at ang dalawa ay pinaghihiwalay ng mga insulating material. Ang function ng thermal pad (PAD) ay upang magsagawa ng init, at ang function ng elektrod ay upang magsagawa ng kuryente. Ang double-sided na istraktura na ito ay maaaring mapagtanto ang disenyo ng LED heat dissipation at magbigay ng katatagan ng produkto. Ang istraktura ng double-sided thermoelectric separation pcb ay ipinapakita sa figure:

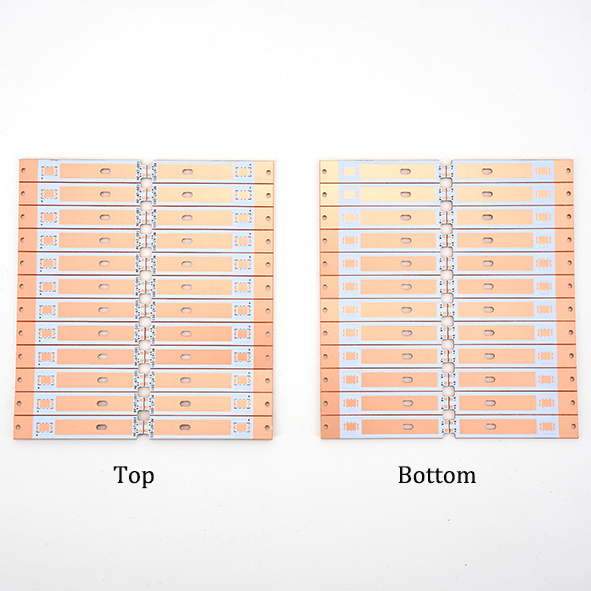

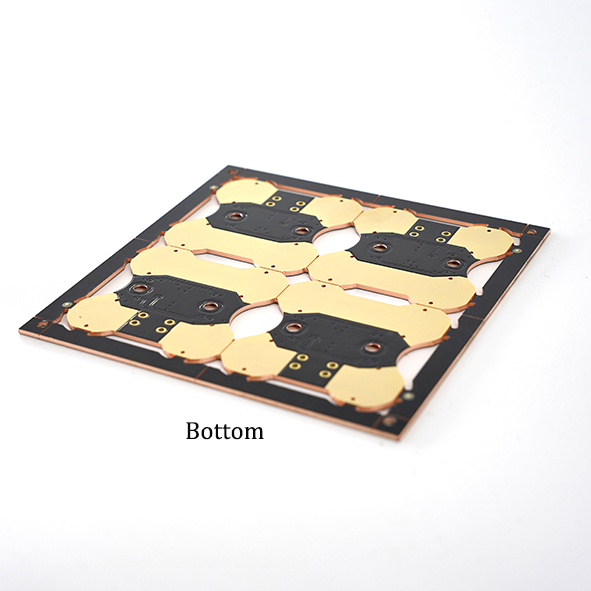

True double-sided copper core PCB (sa pamamagitan ng via) Pekeng double-sided na tansong PCB (nang walang via) 2-layer copper PCB 4-layer copper PCB

Mga flashlight, pang-industriya na minero's lamp, automotive LED headlight, UV lamp, stage projection lamp, 5G communications, wall washers, LED street lamp, mekanikal na kagamitan at iba't ibang precision at high-demand na cooling na mga instrumento

Mahabang buhay ng serbisyo, mahusay na pagwawaldas ng init, matatag na aplikasyon

Q1. Ikaw ba ay isang tagagawa ng PCB? Mayroon ka bang pabrika?
A: Kami ay isang propesyonal na tagagawa ng naka-print na circuit board para sa higit sa 12 taon, mayroon kaming mga pabrika, mga makina, maaari mong makita ang aming mga larawan ng pabrika.
Q2. Maaari ba akong makakuha ng mga sample ng PCB nang libre? Available ba ang libreng pagpapadala?
A: Oo, maaari ka naming bigyan ng mga libreng sample ng PCB pagkatapos makipag-usap at kumpirmahin ang lahat ng mga detalye. Ngunit hindi kami nag-aalok ng libreng pagpapadala, bibigyan ka namin ng ilang diskwento kung bumili ka ng maraming produkto.
Q3. Gumagawa ka ba ng OEM?
Sagot: Oo. Kami ay isang tagagawa ng naka-print na circuit board, mayroon kaming mga pabrika at dedikadong kagamitan sa automation para sa buong proseso ng PCB at PCBA, at maaari naming tumpak na matukoy at maipadala ang mga produkto. Nagbibigay kami ng one-stop na serbisyo sa pagbili para sa PCB at PCBA.
Q4. Maaari ka bang gumawa ng mga PCB na may mga thermal pad na direktang nakikipag-ugnayan sa substrate at mga electrodes sa isa pang layer?
A: Oo, makakagawa kami ng mga PCB na may mga thermal pad na direktang nakikipag-ugnayan sa substrate. Tinatawag namin itong thermoelectrically separated copper substrates. Maaari kang magpadala ng impormasyon ng Gerber sa aming email pcb@jbmcpcb.com para sa kumpirmasyon.
Q5. Maaari bang magkaroon ng mga butas ng tanso ang copper core PCB para sa produksyon?
A: Oo, may mga butas na tanso sa magkabilang gilid ng copper core PCB upang ikonekta ang circuit, tinatawag namin itong totoong double-sided na tansong substrate PCB, mayroon kaming maraming taon ng karanasan sa pagmamanupaktura sa metal core PCB.
