FPC flexible na PCB

1. Kahulugan ng FPC flexible PCB

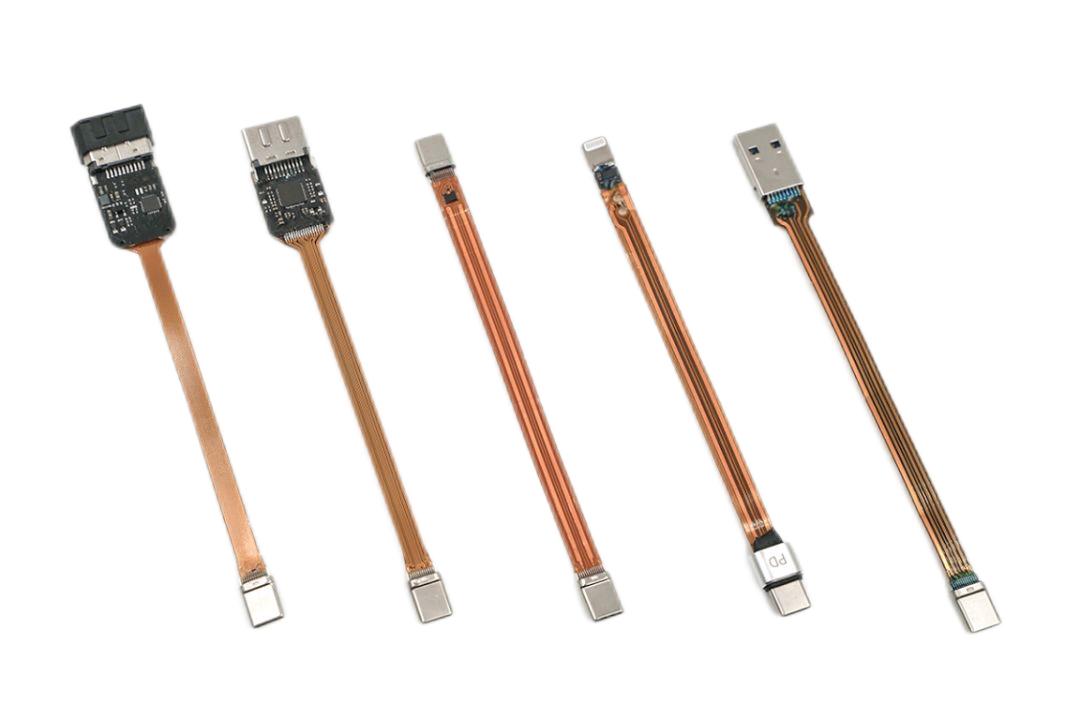

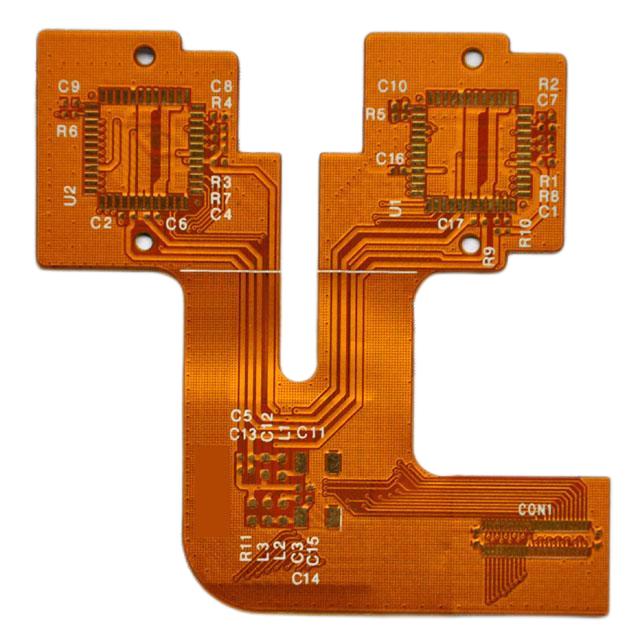

Ang FPC flexible PCB ay isang circuit board na gawa sa mga flexible substrates, na lubos na nababaluktot at natitiklop. Ang FPC flexible PCB ay karaniwang binubuo ng mga multi-layer film substrates at conductive layers. Ang pangunahing tampok nito ay ang kakayahang mabaluktot at foldability ng circuit board, kaya angkop ito para sa mga elektronikong aparato na kailangang baluktot o nakatiklop. Ang FPC flexible PCB ay may maraming mga pakinabang, tulad ng maliit na sukat, magaan, mataas na pagiging maaasahan, atbp., kaya malawak itong ginagamit sa maraming larangan, tulad ng mga mobile phone, digital camera, tablet computer, automotive electronics, medikal na kagamitan, atbp. Sa maikli, ang FPC flexible PCB ay isang napakahalagang bahagi ng elektroniko. Ang hitsura nito ay gumagawa ng disenyo ng mga elektronikong kagamitan na mas nababaluktot at magkakaibang at nagbibigay din ng higit pang mga pagpipilian para sa paggawa ng mga elektronikong kagamitan.

2. Ang proseso ng produksyon ng FPC flexible PCB

Ang FPC flexible PCB ay may flexibility at reliability. Sa kasalukuyan, mayroong 4 na uri ng FPC flexible PCB sa merkado: single-sided (1 layer), double-sided (2 layers), multi-layer at soft-hard PCB. Ang proseso ng produksyon ng FPC flexible PCB ay pangunahing kinabibilangan ng mga sumusunod na hakbang: una, paghahanda ng base material, kadalasang polyimide film o polyester film ang ginagamit bilang base material, at ang pangunahing materyal ng flexible PCB ay inihanda sa pamamagitan ng pag-print, copper cladding, at iba pang proseso. ; pangalawa Ito ay paggawa ng graphics. Ayon sa pagguhit ng disenyo ng circuit board, ang pattern ng circuit ay ginawa sa substrate sa pamamagitan ng photolithography o teknolohiya ng laser cutting; pagkatapos electroplating, isang layer ng metal ay tubog sa circuit sa pamamagitan ng electroplating teknolohiya, tulad ng tanso, nikel, Gold, atbp, upang madagdagan ang kondaktibiti at kaagnasan pagtutol; sa wakas, pagputol at pagsubok, ang natapos na nababaluktot na PCB ay pinutol ayon sa kinakailangang laki, at sinubok at siniyasat upang matiyak na ang kalidad at pagganap nito ay nakakatugon sa mga kinakailangan. Sa pangkalahatan, ang proseso ng produksyon ng FPC flexible PCB ay medyo kumplikado, na nangangailangan ng kooperasyon ng iba't ibang mga proseso at pinong operasyon, ngunit ang nababaluktot na pagganap at mga katangian ng miniaturization ay ginagawa itong malawakang ginagamit sa mga produktong elektroniko.

Paano gumawa ng FPC flexible PCB?

1-layer FPC flexible na proseso ng pagmamanupaktura ng PCB:
Cutting-drilling-dry film-attachment-exposure-development-etching-peeling surface treatment-covering film-pressing-curing surface treatment-nickel gold deposition-character printing-shearing-electrical measurement-punching-final inspection -Packing at pagpapadala

2-layer FPC flexible na proseso ng pagmamanupaktura ng PCB:

Pagputol -Pagbabarena-PT H -Electroplating- Pretreatment - Pag-paste ng Dry Film- Parasite Exposure - Development -Graphic Electroplating-Removing Film- Pretreatment - Pag-paste ng Dry Film- Planning Exposure - Development -Etching-Removing Membrane-Surface Treatment-Laminating Film-Lamination- Curing- Nickel Plating-Character Printing- Cutting -electric test-stamping-final inspection - packing - shipping。

Kakayahang proseso ng FPC PCB:

Flex na Materyal		Taihong, Shengyi, Lianmao
PCBmateryal		KB,Shengyi, Lianmao
Kapal ng tanso		12um-70isa
Ibabawtapusin
Pang-ibabaw na tapusin Kapal	ENIG	Sa Au	2-4isa__
			0.025-0.075isa_
	ENEPIG	Sa_ Au PD	2-4isa__
			0.025-0.075isa__
			0.025-0.075isa_
	Electric Gilding	Ni AU	2-4isa
			0.05-0.35isa
RF-PC Thsakit pinakamababa(mm)	4 na layer ng hardboard + 2 layer ng soft board		0.6mm
	6mga layer ng hardboard + 2 layer ng soft board		0.6mm
RF-PC Thsakit Upangpagpaparaya	4 na layer ng hardboard + 2 layer ng soft board		0.1  mm
	6mga layer ng hardboard + 2 layer ng soft board		0.1  mm
Lapad / Space Minimum(mm)	4 na layer ng hard board + 2 layer ng soft boardLapad / Space Minimum(mm)	1oz	0.075mm
		1/2oz	0.06mm
		1/3oz	0.05 mm

Lapad / Space Minimum(mm)	4 na layer ng hard board + 2 layer ng soft boardLapad / Space Minimum(mm)	1oz	0.075mm
		1/2oz	0.06mm
		1/3oz	0.05 mm
	6mga layer ng hard board + 2 layers ng soft boardLapad / Space Minimum(mm)	1oz	0.075mm
		1/2oz	0.06mm
		1/3oz	0.05 mm
Mag-drilll        Minimisa(mm)	Mag-drill		∮0.1mm
	Lasher		∮0.075     mm
Shkung Pagpaparaya	Coverlay		0.1mm
	SUS		0.15mm
	PI		0.1mm
	FR-4		0.15mm
	EMI PELIKULA		0.1mm
Coverlay (PI &pandikit)			12.5isa-50isa
			12.5isa-75isa
Dami ng pandikit na overflow ng coverlay			0.02-0.03 mm

3. Mga tampok ng FPC flexible PCB
Ang FPC flexible PCB ay isang flexible circuit board na ginagamit sa electronic equipment, na binubuo ng isang flexible substrate at copper-clad foil. Kung ikukumpara sa tradisyonal na matibay na PCB, ang FPC flexible PCB ay may mga sumusunod na katangian:
a). Kakayahang umangkop: Ang FPC flexible na PCB ay maaaring baluktot, tiklop, at baluktot upang umangkop sa iba't ibang kumplikadong three-dimensional na mga hugis, na maaaring lubos na mabawasan ang dami ng kagamitan at mapabuti ang pagiging maaasahan ng kagamitan.
b). Manipis at magaan: Ang FPC flexible PCB ay may napakanipis na kapal, na maaaring umabot ng mas mababa sa 0.1mm, na napaka-angkop para sa paggamit sa manipis at magaan na mga aparato.
c). Mataas na density: Magagawa ng FPC flexible PCB ang mga high-density na mga kable, at maaaring mapagtanto ang layout ng mga multi-layer na circuit sa isang napakaliit na espasyo, na nagpapabuti sa pagganap at pagiging maaasahan ng mga elektronikong kagamitan.
d). Mataas na temperatura na pagtutol: Ang FPC flexible na PCB ay maaaring makatiis sa mataas na temperatura, maaaring gumana nang normal sa mga kapaligiran na may mataas na temperatura, at angkop para sa ilang elektronikong kagamitan sa mga kapaligirang may mataas na temperatura.
e). Corrosion resistance: Ang FPC flexible PCB ay may magandang corrosion resistance at maaaring gamitin sa malupit na kapaligiran. Sa madaling salita, ang FPC flexible PCB ay may maraming pakinabang, maaaring matugunan ang mga pangangailangan ng iba't ibang elektronikong kagamitan, at ito ay isang napakahalagang bahagi ng elektroniko.

4. Application ng FPC flexible PCB
Ang FPC flexible circuit board (Flexible Printed Circuit Board) ay isang circuit board na gawa sa flexible substrates. Ang mga pangunahing katangian nito ay mahusay na kakayahang umangkop at baluktot, at ito ay angkop para sa iba't ibang kumplikadong three-dimensional na mga layout ng espasyo. Ang mga FPC flexible circuit board ay may malawak na hanay ng mga application, kabilang ang consumer electronics, automotive electronics, medikal na kagamitan, aerospace, at iba pang larangan. Sa larangan ng consumer electronics, ang FPC flexible PCB ay malawakang ginagamit sa mga produktong elektroniko gaya ng mga smartphone, tablet computer, at notebook computer. Kung ikukumpara sa mga tradisyunal na matibay na PCB, ang mga FPC na nababaluktot na PCB ay may mas mahusay na pagiging maaasahan at anti-interference, at maaaring makamit ang mas maliit, mas magaan, at mas manipis na mga disenyo. Sa larangan ng automotive electronics, ang mga FPC flexible na PCB ay pangunahing ginagamit sa mga automotive dashboard, audio ng kotse, navigation system, at iba pang kagamitan. Dahil sa mataas na pagiging maaasahan at tibay ng mga kinakailangan ng automotive electronic equipment, ang mataas na temperatura na pagtutol at vibration resistance ng FPC flexible PCB ay malawak na kinikilala. Sa larangan ng medikal na kagamitan, ang FPC flexible PCB ay pangunahing ginagamit sa mga kagamitan sa pagsubaybay sa medikal, mga instrumento sa pag-opera, at iba pang kagamitan. Dahil ang FPC flexible PCB ay may mahusay na flexibility at bendability, maaari itong mas mahusay na umangkop sa curve ng katawan ng tao, kaya ito ay mas at mas malawak na ginagamit sa mga medikal na kagamitan. Sa madaling salita, ang FPC flexible PCB ay isang circuit board na may malawak na mga prospect ng aplikasyon, na may natatanging mga pakinabang at halaga ng aplikasyon sa iba't ibang larangan.
